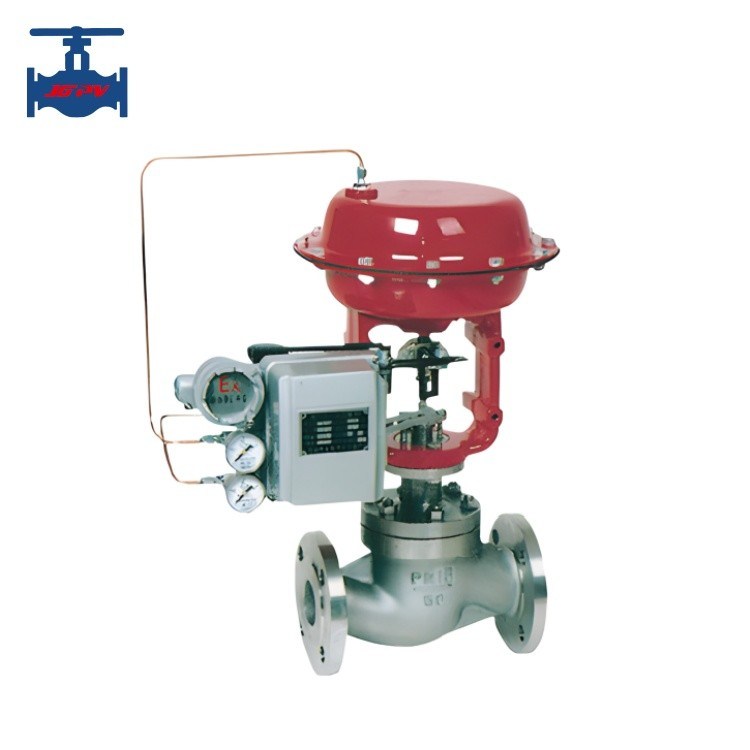

WCB CF8 CF8M বায়ুসংক্রান্ত ডায়াফ্রাম টাইপ চাপ নিয়ন্ত্রক নিয়ন্ত্রণ ভালভ পজিশনার সহ

WCB CF8 CF8M বায়ুসংক্রান্ত ডায়াফ্রাম টাইপ চাপ নিয়ন্ত্রক নিয়ন্ত্রণ ভালভ পজিশনার সহ

পণ্যের প্রবর্তনঃ

বায়ুসংক্রান্ত সুনির্দিষ্ট ডায়াফ্রাম নিয়ন্ত্রণ ভালভ, যা নিয়ন্ত্রক ভালভ নামেও পরিচিত, যার মধ্যে রয়েছেঃ SZJHP বায়ুসংক্রান্ত সুনির্দিষ্ট ডায়াফ্রাম একক আসন নিয়ন্ত্রক ভালভ,SZJHM বায়ুসংক্রান্ত নির্ভুলতা ডায়াফ্রাগম sleeve নিয়ন্ত্রক ভালভ এবং SZJHN বায়ুসংক্রান্ত নির্ভুলতা ডায়াফ্রাগম ডাবল আসন নিয়ন্ত্রক ভালভ, যা একটি শীর্ষ গাইড কাঠামো গ্রহণ করে এবং একটি মাল্টি স্প্রিং actuator দিয়ে সজ্জিত করা হয়। এটি কম্প্যাক্ট কাঠামো, হালকা ওজন, সংবেদনশীল কর্ম, S আকৃতির তরল চ্যানেল সুবিধা আছে,ছোট চাপ হ্রাস, বড় ভালভ ক্ষমতা, সঠিক প্রবাহ বৈশিষ্ট্য, এবং সুবিধাজনক disassembly এবং সমাবেশ। ব্যাপকভাবে যেমন চাপ, প্রবাহ হার,এবং গ্যাসের তরল স্তর, তরল, এবং অন্যান্য মিডিয়া একটি প্রদত্ত মান বজায় রাখার জন্য।বিশেষত এমন কাজের জন্য উপযুক্ত যেখানে সামান্য ফুটো অনুমোদিত এবং ভালভের সামনের এবং পিছনের চাপের পার্থক্য উল্লেখযোগ্য নয়.
বিভিন্ন ধরণের বায়ুসংক্রান্ত নির্ভুলতা ডায়াফ্রাগম নিয়ন্ত্রক ভালভ রয়েছে, যার মধ্যে স্ট্যান্ডার্ড প্রকার, নিয়ন্ত্রক কাট-অফ প্রকার, পাইপ সিলিং প্রকার, জ্যাকেট নিরোধক প্রকার ইত্যাদি রয়েছে।পণ্যটির নামমাত্র চাপের মধ্যে PN16 অন্তর্ভুক্ত রয়েছে, 40, এবং 64; নামমাত্র ব্যাসার্ধ পরিসীমা DN20-300। -200 °C থেকে +560 °C পর্যন্ত বিভিন্ন তরল তাপমাত্রার জন্য উপযুক্ত। ফুটো হার মান IV বা VI স্তর আছে,এবং প্রবাহের বৈশিষ্ট্যগুলি রৈখিক বা সমান শতাংশ


পণ্যের প্রযুক্তিগত পরামিতিঃ



পণ্যের বৈশিষ্ট্যঃ

1বায়ুসংক্রান্ত ডায়াফ্রাম নিয়ন্ত্রণ ভালভের actuator এর ইনপুট-আউটপুট বৈশিষ্ট্য একটি রৈখিক সম্পর্ক প্রদর্শন, অর্থাৎ,আউটপুট স্থানচ্যুতি এবং ইনপুট সংকেত চাপের মধ্যে একটি রৈখিক সম্পর্ক আছে. আউটপুট স্থানচ্যুতি স্ট্রোক বলা হয় এবং স্ট্রোক প্রদর্শন বোর্ডে প্রদর্শিত হয়.কিছু প্রতিক্রিয়া actuators এছাড়াও ভালভ অবস্থান প্রদর্শন করতে ক্যাপসুল উপরের অংশে ভালভ অবস্থান প্রদর্শন ইনস্টল. গৃহস্থালী বায়ুসংক্রান্ত ডায়াফ্রাগম নিয়ন্ত্রণ ভালভ actuators জন্য ছয় স্পেসিফিকেশন আছে, 10mm, 16mm, 25mm, 40mm, 60mm, এবং 100mm সহ।
2. অ্যাক্টিভারের ডায়াফ্রাগামের কার্যকর এলাকাটি থ্রাস্টের সাথে সরাসরি আনুপাতিক এবং কার্যকর এলাকাটি যত বড় হবে ততই অ্যাক্টিভারের থ্রাস্ট বেশি হবে।
3ধনাত্মক এবং নেতিবাচক কর্ম actuators গঠন মূলত একই, একটি উপরের diaphragm ঢাকনা, একটি নিম্ন diaphragm ঢাকনা, একটি ঝিল্লি ঝিল্লি, একটি ধাক্কা রড, একটি স্প্রিং গঠিত,সামঞ্জস্য উপাদান, একটি ক্রেট, এবং একটি স্ট্রোক প্রদর্শন বোর্ড।
4পজিটিভ অ্যাকশন এবং নেগেটিভ অ্যাকশন অ্যাকশনারের মধ্যে প্রধান পার্থক্য হল যে নেগেটিভ অ্যাকশন অ্যাকশনারের ইনপুট সিগন্যালটি ডায়াফ্রাম বক্সের নীচের অংশে অবস্থিত,এবং বহির্গামী ধাক্কা রড এছাড়াও নীচের অংশে অবস্থিতডায়াফ্রাগামের ভাল সিলিংয়ের কারণে, ভালভের স্ট্যামের আউটলেটটিতে সিলিংয়ের প্রয়োজন নেই।
5. সামঞ্জস্যকারী উপাদানটি সামঞ্জস্য করে স্প্রিংয়ের প্রাথমিক শক্তি পরিবর্তন করা যেতে পারে, যার ফলে actuator এর ধাক্কা পরিবর্তন হয়।
6বায়ুসংক্রান্ত ডায়াফ্রাগম নিয়ন্ত্রণ ভালভ একটি স্ব-লকিং ডিভাইস দিয়ে সজ্জিত করা যেতে পারে যাতে নিয়ন্ত্রণ ভালভের স্ব-লকিং এবং অবস্থান অর্জন করা যায়।
7. ভালভ অবস্থান সনাক্তকরণ এবং প্রতিক্রিয়া অর্জনের জন্য ভালভ পজিশনার যুক্ত করা যেতে পারে, নিয়ন্ত্রণ কর্মক্ষমতা উন্নত করে।
8. একটি স্থানচ্যুতি রূপান্তর ডিভাইসটি বায়ুসংক্রান্ত ডায়াফ্রাম নিয়ন্ত্রণ ভালভের সাথে যুক্ত করা যেতে পারে যা রৈখিক স্থানচ্যুতিকে কোণীয় স্থানচ্যুতিতে রূপান্তর করতে পারে, যা ভালভের দেহটি ঘোরানোর জন্য ব্যবহৃত হয়।
9বায়ুসংক্রান্ত ডায়াফ্রাম নিয়ন্ত্রণ ভালভ একটি হ্যান্ড-হুইল প্রক্রিয়া দিয়ে সজ্জিত করা যেতে পারে, যা স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যর্থতার ক্ষেত্রে অবনতি অপারেশন জন্য ব্যবহার করা যেতে পারে, সিস্টেমের নির্ভরযোগ্যতা উন্নত করে।
