পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: JGPV
মডেল নম্বার: H41H-JGPV
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১টি সেট
মূল্য: USD21.9/Set - 1119.9/Set
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বাক্স নিরাপত্তা প্যাকিং
ডেলিভারি সময়: 14 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 1000 পিসি
স্ট্যান্ডার্ড বা অ-মানক: |
স্ট্যান্ডার্ড |
প্রয়োগ: |
সাধারণ |
মাঝারি ধরনের: |
জল, বাষ্প, তেল ইত্যাদি। |
কাজের তাপমাত্রা: |
স্বাভাবিক এবং উচ্চ তাপমাত্রা |
নির্মাণ: |
লিফ্ট টাইপ |
উত্পাদন নৈপুণ্য: |
ফরজ |
শরীরের উপাদান: |
A105, F11, F22, F304, F316 |
সিলের ধরন: |
শক্ত সীলমোহর |
পোর্ট সাইজ: |
1/2" - 2" |
পরীক্ষার মান: |
শক্তি পরীক্ষা এবং sealing পরীক্ষা এবং ক্লায়েন্ট প্রয়োজনীয়তা |
গুণমানের ওয়ারেন্টি: |
18 মাস |
স্ট্যান্ডার্ড বা অ-মানক: |
স্ট্যান্ডার্ড |
প্রয়োগ: |
সাধারণ |
মাঝারি ধরনের: |
জল, বাষ্প, তেল ইত্যাদি। |
কাজের তাপমাত্রা: |
স্বাভাবিক এবং উচ্চ তাপমাত্রা |
নির্মাণ: |
লিফ্ট টাইপ |
উত্পাদন নৈপুণ্য: |
ফরজ |
শরীরের উপাদান: |
A105, F11, F22, F304, F316 |
সিলের ধরন: |
শক্ত সীলমোহর |
পোর্ট সাইজ: |
1/2" - 2" |
পরীক্ষার মান: |
শক্তি পরীক্ষা এবং sealing পরীক্ষা এবং ক্লায়েন্ট প্রয়োজনীয়তা |
গুণমানের ওয়ারেন্টি: |
18 মাস |

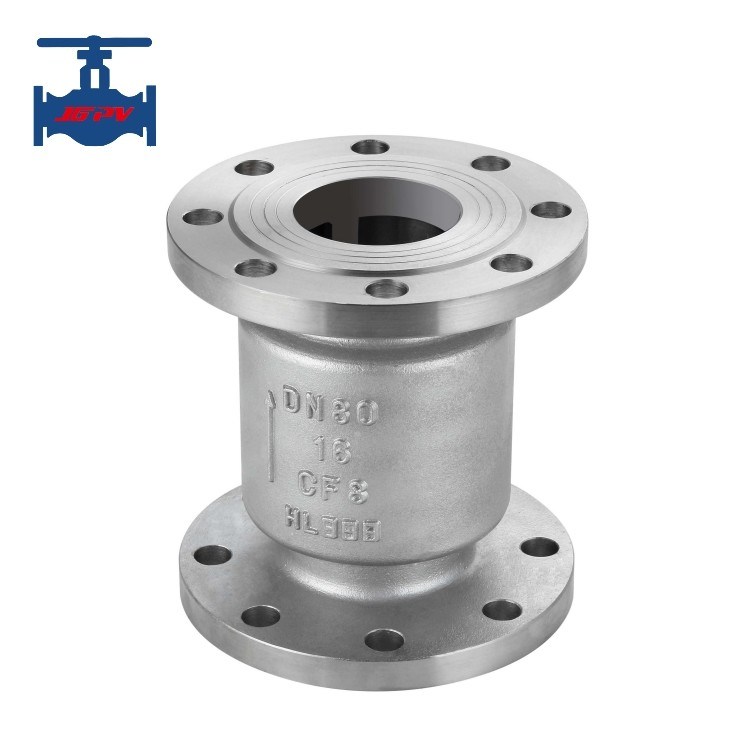

ঢালাই ইস্পাত স্টেইনলেস স্টীল উল্লম্ব টাইপ DRVZ স্লিন্ট চেক ভালভ
পণ্যের প্রবর্তনঃ
H42H সিরিজের উল্লম্ব চেক ভালভ মাঝারি ব্যাকফ্লো প্রতিরোধ করতে পারে এবং মাঝারি চেক ভূমিকা পালন করতে পারে।H42H উল্লম্ব চেক ভালভ খোলা অবস্থায় থাকে যখন ইনপুট চাপ আউটপুট চাপের চেয়ে বেশি. পাইপলাইনের ইনপুট প্রান্তে মাধ্যমের চাপের কারণে, উপরের খোলার চেক ভালভের ভালভ ডিস্কটি স্বয়ংক্রিয়ভাবে খোলে;যখন ইনপুট প্রান্তে মাধ্যমের চাপ আউটপুট প্রান্তে কম হয়, স্প্রিংটি ভালভ সিটের দিকে ভালভ ডিস্ককে ঠেলে দেয়, যার ফলে ভালভ বন্ধ হয়ে যায় এবং মাধ্যমটি ফিরে প্রবাহিত হতে বাধা দেয়।
H42 সিরিজের উল্লম্ব চেক ভালভটি অনুভূমিক বা উল্লম্বভাবে ইনস্টল করা যেতে পারে। যদি অনুভূমিক পাইপলাইন ইনস্টলেশনের জন্য একটি স্প্রিং প্রয়োজন হয়,উল্লম্ব পাইপলাইন ইনস্টলেশনের জন্য স্প্রিং প্রয়োজন হয় না. ভ্যালভ ডিস্ক স্বয়ংক্রিয়ভাবে তার নিজের ওজন এবং প্রতিরোধক মিডিয়া চাপ অধীনে বন্ধ হবে।
পণ্যের প্রযুক্তিগত পরামিতিঃ
নামমাত্র ব্যাসার্ধ DN (মিমি) | DN40-DN200 | |
নামমাত্র চাপ PN (MPa) | 1.6, ২.5৪.0 | |
পরীক্ষার চাপ (এমপিএ) | শক্তি (জল) | 1নামমাত্র চাপের ৫ গুণ |
আবরণ (জল) | 1নামমাত্র চাপের ১ গুণ | |
প্রধান উপাদান | দেহ | ছাঁচনির্মাণ, স্টেইনলেস স্টীল |
ডিস্ক | স্টেইনলেস স্টীল | |
আসন | স্টেইনলেস স্টীল | |
অক্ষ | স্টেইনলেস স্টীল | |
বসন্ত | স্টেইনলেস স্টীল | |
কাজের তাপমাত্রা | ≤২০০°সি | |
মাঝারি উপযুক্ত | জল, বাষ্প, তেল ইত্যাদি। | |
সংযোগ | ফ্ল্যাঞ্জ সংযোগ |
পণ্যের বৈশিষ্ট্যঃ
1. ভালভের দেহের গহ্বরের সুগম নকশা তীক্ষ্ণ বাঁক, কোণ এবং প্রস্রাব হ্রাস করে, যার ফলে তরল প্রতিরোধ হ্রাস পায়।
2. ভ্যালভ ডিস্কটি এর আগে এবং পরে একটি শঙ্কু আকৃতির সাথে ডিজাইন করা হয়েছে, যা তরল প্রতিরোধকে ব্যাপকভাবে হ্রাস করে এবং ঘূর্ণিঝড়ের কারণে শব্দ হ্রাস করে।
3. ভালভ ডিস্কের বন্ধের স্ট্রোকটি সংক্ষিপ্ত, নামমাত্র ব্যাসার্ধের মাত্র 1/4 যা ভালভ ডিস্কের বন্ধের সময়কে হ্রাস করে এবং জল হ্যামার উত্পাদন হ্রাস করে।
4. ভালভটি ভালভ ডিস্কের বন্ধের গতি ত্বরান্বিত করতে স্প্রিং ব্যবহার করে এবং জল হ্যামার তৈরি হ্রাস করে।
