বিশেষভাবে তুলে ধরা:
ডব্লিউসিবি স্ব-চালিত চাপ নিয়ন্ত্রক ভালভ
, ফ্ল্যাঞ্জযুক্ত স্ব-চালিত চাপ নিয়ন্ত্রক ভালভ
, ডব্লিউসিবি স্বচালিত চাপ নিয়ন্ত্রণ ভালভ
স্ট্যান্ডার্ড বা অ-মানক: |
স্ট্যান্ডার্ড |
প্রয়োগ: |
সাধারণ |
পণ্যের বৈশিষ্ট্য: |
শিল্প অটোমেশন নিয়ন্ত্রণ ভালভ |
উদ্দেশ্য: |
প্রবাহ নিয়ন্ত্রণ |
কাঠামো: |
ডায়াফ্রাম |
উত্পাদন নৈপুণ্য: |
ঢালাই |
শরীরের উপাদান: |
ঢালাই ইস্পাত এবং স্টেইনলেস স্টীল |
মাঝারি ধরনের: |
জল, বাষ্প, তেল ইত্যাদি। |
পোর্ট সাইজ: |
3/4" - 18" |
সংযোগ: |
ফ্ল্যাঞ্জ |
পরীক্ষার মান: |
শক্তি পরীক্ষা এবং sealing পরীক্ষা এবং ক্লায়েন্ট প্রয়োজনীয়তা |
গুণমানের ওয়ারেন্টি: |
18 মাস |
নাম: |
স্ব-চালিত নিয়ন্ত্রণ ভালভ |

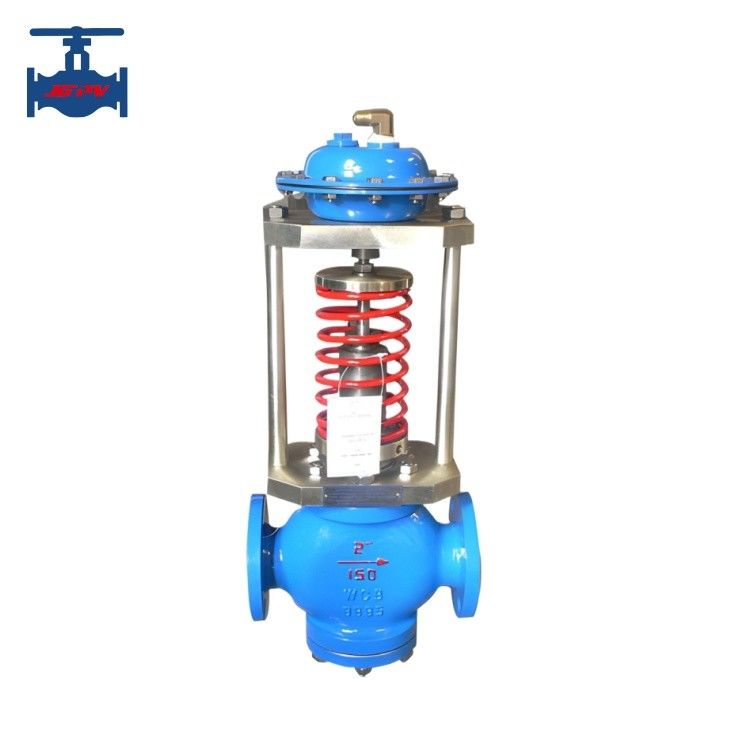

ডাব্লুসিবি ফ্ল্যাঞ্জযুক্ত স্ব-চালিত চাপ নিয়ন্ত্রক ভালভ জল বাষ্প তেল ব্যবহারের জন্য
ডাব্লুসিবি ফ্ল্যাঞ্জড স্ব-চালিত চাপ নিয়ন্ত্রক ভালভ জল বাষ্প তেল ব্যবহারের জন্য
পণ্যের প্রবর্তনঃ
SZZCP সিরিজের স্ব-চালিত চাপ নিয়ন্ত্রক ভালভের বাইরের শক্তির প্রয়োজন হয় না।এটা নিয়ন্ত্রিত মাধ্যম শক্তি ব্যবহার করে শক্তি উৎস হিসাবে ভালভ কোর অবস্থান নিয়ন্ত্রণ করতে actuator প্রবর্তন করতে, উভয় প্রান্তে চাপ পার্থক্য এবং প্রবাহ হার পরিবর্তন করে এবং ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিং, ভাল সিলিংএবং নিম্ন চাপ সেট পয়েন্ট তরঙ্গ শক্তি, এবং গ্যাস, তরল এবং বাষ্প মিডিয়াগুলির জন্য চাপ হ্রাস এবং স্থিতিশীলতা বা চাপ ত্রাণ এবং স্থিতিশীলতার স্বয়ংক্রিয় নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।
স্বচালিত চাপ নিয়ন্ত্রক ভালভ তিনটি কাঠামো আছেঃ একক আসন চাপ নিয়ন্ত্রক ভালভ (SZZYP), হাতা চাপ নিয়ন্ত্রক ভালভ (SZZYM),এবং ডাবল সিট চাপ নিয়ন্ত্রক ভালভ (SZZYN): দুই ধরনের actuators আছে: diaphragm ধরনের এবং পিস্টন ধরনের;চাপ কমানোর ভালভের পরে চাপ নিয়ন্ত্রণ (টাইপ বি) এবং চাপ কমানোর ভালভের আগে চাপ নিয়ন্ত্রণ (টাইপ কে) সহ ফাংশনগুলির ধরণ. পণ্যের নামমাত্র চাপের রেটিং PN16, 40, এবং 64 অন্তর্ভুক্ত; ভালভ শরীরের ব্যাসার্ধ পরিসীমা DN20-300 হয়; ফুটো তিন স্তর আছেঃ স্তর II, স্তর IV, এবং স্তর VI;প্রবাহ বৈশিষ্ট্য দ্রুত খোলার হয়চাপ 15 থেকে 2500Kpa পর্যন্ত পর্যায়ক্রমে নিয়ন্ত্রিত হয়। এটি ব্যবহারকারীর কাজের অবস্থার প্রয়োজনীয়তা পূরণের জন্য প্রয়োজন অনুযায়ী একত্রিত করা যেতে পারে।
পণ্যের প্রযুক্তিগত পরামিতিঃ
| পোর্টের আকার DN ((মিমি) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| নামমাত্র প্রবাহ সহগ (KV) |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
| নামমাত্র স্ট্রোক ((মিমি) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
| নামমাত্র চাপ PN ((Mpa) |
1.6,4.0,6.4 |
| চাপ সামঞ্জস্যের পরিসীমা ((MP a) |
১৫৫০ ৪০ ৮০ ৬০ ১০০ ৮০ ১৪০ ১২০ ১৮০ ১৬০ ২২০ ২০০ ২৬০
২৪০৩০০ ২৮০৩৫০ ৩৩০৩০৪০০ ৩৮০৪০৪৫০ ৪৩০৪০৫০০ ৪৮০৫৬০ ৫৪০৬২০
৬০০৭০০ ৬৮০৮০০ ৭৮০৯০০ ৮৮০১০০০ ৯৮০১৫০০ ১০০০২৫০০ |
| প্রবাহের বৈশিষ্ট্য ((°C) |
তাড়াতাড়ি খুলুন |
| সামঞ্জস্যের সঠিকতা ((%) |
±5 |
| কাজের তাপমাত্রা ((°C) |
≤ 350 |
| অনুমোদিত ফুটো |
হার্ড সিল ((1/ঘন্টা) |
একক আসনঃ≤10 √4 ভালভের নামমাত্র ক্ষমতা ((IV শ্রেণি);ডাবল আসন এবং হাতাঃ≤5×10 √3 ভালভের নামমাত্র ক্ষমতা ((II শ্রেণি) |
| নরম সীল ((m1/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
| চাপ হ্রাস অনুপাত |
ম্যাক্স. |
10 |
| মিনিট। |
1.25 |
পণ্যের বৈশিষ্ট্যঃ
1. স্ব-চালিত চাপ নিয়ন্ত্রক ভালভগুলি বাইরের শক্তির প্রয়োজন হয় না এবং বিদ্যুৎ বা গ্যাস ছাড়াই পরিস্থিতিতে কাজ করতে পারে, যা সুবিধাজনক এবং শক্তি সঞ্চয় উভয়ই।
2. চাপ বিভাজন পরিসীমা সূক্ষ্ম এবং উচ্চ সমন্বয় নির্ভুলতার সাথে একে অপরের সাথে ছেদ করে।
3. চাপ সেটিং মান অপারেশন চলাকালীন অবিচ্ছিন্নভাবে সেট করা যেতে পারে।
4. ভালভের পিছনে চাপ সামঞ্জস্য করুন, ভালভের আগে এবং পরে চাপের মধ্যে 10: 1 থেকে 10: 8 এর অনুপাতের সাথে
5. উচ্চ সনাক্তকরণ নির্ভুলতা এবং actuator এর সংবেদনশীল কর্ম সঙ্গে রাবার diaphragm টাইপ সনাক্তকরণ।
6. নিয়ন্ত্রক ভালভকে প্রতিক্রিয়াশীল এবং নিয়ন্ত্রণে সুনির্দিষ্ট করার জন্য একটি চাপ ভারসাম্য প্রক্রিয়া গ্রহণ করা।
