বিশেষভাবে তুলে ধরা:
CF8 বায়ুসংক্রান্ত ডায়াফ্রাম নিয়ন্ত্রণ ভালভ
, বায়ুসংক্রান্ত ডায়াফ্রাগম ভালভ তিন উপায়
, সংযুক্ত প্রবাহ নিয়ন্ত্রক ভালভ

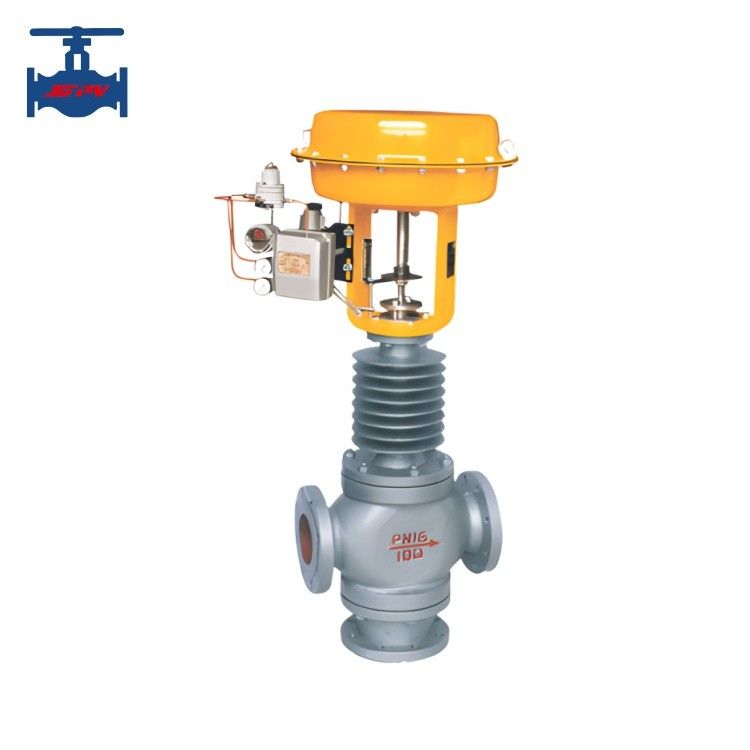

CF8 বায়ুসংক্রান্ত ডায়াফ্রাম নিয়ন্ত্রণ ভালভ তিন উপায় সমন্বিত প্রবাহ নিয়ন্ত্রণ ভালভ
WCB CF8 বায়ুসংক্রান্ত ডায়াফ্রাগম থ্রি-ওয়ে সংযুক্ত ফ্লো কন্ট্রোল রেগুলেটিং ভালভ
পণ্যের প্রবর্তনঃ
SZJHQ বায়ুসংক্রান্তডায়াফ্রাগমতিন-মুখী সমন্বিত প্রবাহ নিয়ন্ত্রণ ভালভ এবং SZJHX বায়ুসংক্রান্তডায়াফ্রাগমতিন দিকের ডাইভার্সন কন্ট্রোল ভ্যালভ, যাগ্রহণ করাsএকটি সিলিন্ডারিক পাতলা দেয়ালযুক্ত উইন্ডো আকৃতির ভালভ কোর গাইডিং, প্লঞ্জার আকৃতির ভালভ কোর এর হাতা গাইডিং থেকে ভিন্ন। মাল্টি স্প্রিং actuator দিয়ে সজ্জিত,এটি সহজ কাঠামোর সুবিধা আছে, হালকা ওজন, ছোট ভলিউম, এবং সুবিধাজনক disassembly এবং সমাবেশ। ব্যাপকভাবে গ্যাস, তরল, এবং অন্যান্য মিডিয়া, যেমন চাপ বজায় রাখা, প্রবাহ হার,তাপমাত্রা, এবং নির্দিষ্ট মানগুলিতে তরল স্তর। একটি ত্রি-মুখী ভালভের মাধ্যমে একটি তরলকে দুটি প্রবাহে বিভক্ত করার জন্য উপযুক্ত বা একটি ত্রি-মুখী ভালভের মাধ্যমে দুটি তরলকে এক তরলে একত্রিত করার জন্য উপযুক্ত।
বায়ুসংক্রান্ত দুটি ধরনের আছেডায়াফ্রাগমতিন-মুখী নিয়ন্ত্রক ভালভঃ তিন-মুখী সমন্বিত প্রবাহ এবং তিন-মুখী বিভক্ত প্রবাহ। নামমাত্র চাপগুলি PN16, 40, এবং 64 অন্তর্ভুক্ত করে; নামমাত্র ব্যাসার্ধের পরিসীমা DN25-300।প্রযোজ্য তরল তাপমাত্রা -60 °C থেকে +450 °C পর্যন্ত. ফাঁসের মান IV স্তর। দুটি ধরণের প্রবাহের বৈশিষ্ট্য রয়েছেঃ সোজা এবং প্যারাবলিক।
পণ্যের প্রযুক্তিগত পরামিতিঃ
| ডিএন ((মিমি) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
রেট ফ্লো কোঅফিসিয়েন্ট
কেভি |
একত্রিত |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
| বিচ্ছিন্ন |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
| স্ট্রোক রেট L ((মিমি) |
16 |
25 |
40 |
60 |
100 |
| মেম্ব্রেনের কার্যকরী এলাকা Ae ((cm2) |
280 |
400 |
600 |
1000 |
1600 |
| নামমাত্র চাপ PN ((MPa) |
1.6৪.0৬.4 |
| অন্তর্নিহিত প্রবাহের বৈশিষ্ট্য |
রৈখিক এবং প্যারাবোল |
| স্বতন্ত্রভাবে নিয়ন্ত্রিত অনুপাত R |
30:1 |
| কাজের তাপমাত্রা T ((°C) |
সাধারণ প্রকারঃ কাস্ট স্টিল -40 ¢ 250, স্টেইনলেস স্টিল -60 ¢ 250
তাপ অপসারণের ধরনঃ ঢালাই ইস্পাত-40 √450, স্টেইনলেস ইস্পাত -60 √450 |
| দুইটি মিডিয়ার মধ্যে তাপমাত্রার পার্থক্য ((°C) |
ঢালাই ইস্পাত এবং স্টেইনলেস স্টীল ≤ 200 |
| সিগন্যাল রেঞ্জ Pr ((kpa) |
20 ¢ 100 |
| বায়ু উৎস চাপ Ps ((MPa) |
0.14 ০.4 |
| অনুমোদিত ফুটো l/h |
10-৪×ভালভের নামমাত্র ক্ষমতা |
| অনুমোদিত চাপ পার্থক্য △P ((MPa) |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
পণ্যের বৈশিষ্ট্যঃ
নিউম্যাটিক ডায়াফ্রাগম নিয়ন্ত্রণ এবং নিয়ন্ত্রণ ভালভটি শিল্প অটোমেশন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত নিয়ন্ত্রণ সরঞ্জাম, যেমন কমপ্যাক্ট কাঠামো, উচ্চ সামঞ্জস্যের নির্ভুলতা,সহজ অপারেশন, এবং ভাল স্থিতিশীলতা। এটি ডায়াফ্রাগম নিয়ন্ত্রণ ভালভের খোলার এবং বন্ধ করার জন্য শক্তি উত্স হিসাবে সংকুচিত বায়ু বা নাইট্রোজেন গ্যাস ব্যবহার করে,নিম্নরূপ তরল মাধ্যমের প্রবাহ হার এবং চাপ এবং তার বৈশিষ্ট্যগুলির মতো পরামিতিগুলির সুনির্দিষ্ট নিয়ন্ত্রণ অর্জন করা,
1কমপ্যাক্ট ডিজাইন এবং হালকা ওজন, সহজ বিচ্ছিন্ন এবং মেরামত, এবং যে কোনও অবস্থানে ইনস্টল করা যেতে পারে।
2কাঠামোটি সহজ এবং কম্প্যাক্ট, দ্রুত খোলার এবং বন্ধ করার জন্য 90 ° ঘূর্ণন সহ।
3. কম অপারেটিং টর্ক, শ্রম-সংরক্ষণ এবং হালকা ওজন।
4. সম্পূর্ণ সিলিং এবং শূন্য গ্যাস পরীক্ষার ফুটো অর্জন.
5বিভিন্ন উপাদান উপাদান নির্বাচন বিভিন্ন মিডিয়া প্রয়োগ করা যেতে পারে।
6. প্রবাহের বৈশিষ্ট্যগুলি রৈখিক হতে থাকে এবং নিয়ন্ত্রণের কার্যকারিতা ভাল।
7খোলা এবং বন্ধ পরীক্ষার সংখ্যা দীর্ঘ সেবা জীবন সঙ্গে দশ হাজার বার পর্যন্ত পৌঁছাতে পারে।
8. সব পাইপলাইন যে গেট ভালভ ব্যবহার, গ্লোব ভালভ, প্লাগ ভালভ, পায়ের পাতার মোজাবিশেষ ভালভ, এবং diaphragm ভালভ,বিশেষ করে উচ্চ-উচ্চ বিল্ডিংয়ের অগ্নিনির্বাপক সুরক্ষা সিস্টেম এবং পাইপলাইন সিস্টেমে যা ভালভ চালু / বন্ধ অবস্থা প্রদর্শন প্রয়োজন, এই ভালভ দিয়ে প্রতিস্থাপন করা যেতে পারে।
