বিশেষভাবে তুলে ধরা:
Trunnion মাউন্ট স্থির বল ভালভ
, স্টেইনলেস স্টীল Trunnion মাউন্ট করা বল ভালভ
, স্থির বল ভালভ ট্রুনিয়ন মাউন্ট করা
স্ট্যান্ডার্ড বা অ-মানক: |
স্ট্যান্ডার্ড |
প্রয়োগ: |
সাধারণ |
নির্মাণ: |
Trunnion মাউন্ট স্থির বল |
কাজের তাপমাত্রা: |
স্বাভাবিক এবং উচ্চ তাপমাত্রা |
চাপ প্রয়োগ: |
নিম্ন এবং উচ্চ চাপ |
মাঝারি আবেদন: |
জল বাষ্প তেল এবং ক্ষয়কারী মাধ্যম |
পোর্ট সাইজ: |
DN50- DN800 |
সংযোগ: |
চক্রের উন্নত পার্শ্ব সংযোগ |
গুণমানের ওয়ারেন্টি: |
18 মাস |
পরীক্ষার মান: |
শক্তি পরীক্ষা, সিলিং পরীক্ষা এবং অন্যান্য ক্লায়েন্টের প্রয়োজন |
নাম: |
Trunnion মাউন্ট স্থির বল ভালভ |
নাম: |
ফ্ল্যাঞ্জ শেষ বল ভালভ |

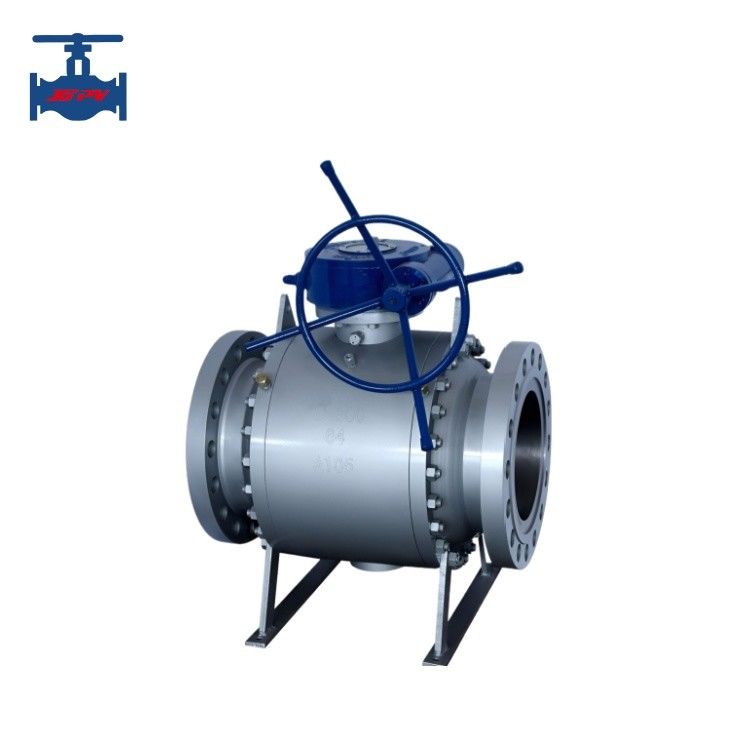

ঢালাই ইস্পাত স্টেইনলেস স্টীল Worm Gear চালিত Trunnion মাউন্ট ফিক্সড বল ভালভ
পণ্যের প্রবর্তনঃ
Trunnion মাউন্ট ফিক্সড বল ভালভ উচ্চ কার্যকারিতা বল ভালভ একটি নতুন প্রজন্মের, দীর্ঘ দূরত্ব পাইপলাইন এবং সাধারণ শিল্প পাইপলাইন জন্য উপযুক্ত।এবং কঠোর পরিবেশে প্রতিরোধের বিশেষভাবে নকশা বিবেচনা করা হয়েছে, এটি বিভিন্ন ক্ষয়কারী এবং অ ক্ষয়কারী মিডিয়া জন্য উপযুক্ত।
ভাসমান বল ভালভের তুলনায়, অপারেশন চলাকালীন, বলের উপর ভালভের সামনে তরল চাপ দ্বারা উত্পন্ন সমস্ত শক্তি ভারবহনকে প্রেরণ করা হয়,যা বলকে ভালভ সিটের দিকে নিয়ে যাবে না. অতএব, ভালভ আসন অত্যধিক চাপ সহ্য করবে না, যা নির্দিষ্ট বল ভালভ এবং ভালভ আসন বিকৃতি ছোট টর্ক করতে, সিলিং কর্মক্ষমতা স্থিতিশীল,এবং সেবা জীবন দীর্ঘ.
Trunnion মাউন্ট ফিক্সড বল ভালভ উচ্চ চাপ এবং বড় ব্যাসার্ধের পরিস্থিতিতে উপযুক্ত। স্ব-সংকুচিত বৈশিষ্ট্য সঙ্গে উন্নত স্প্রিং প্রাক-ভালভ আসন উপাদান,উপরের প্রবাহের সীলমোহর অর্জন. প্রতিটি ভালভের দুটি আসন রয়েছে যা প্রতিটি দিক দিয়ে সিল করা যায়, সুতরাং ইনস্টলেশনের সময় কোনও প্রবাহ সীমাবদ্ধতা নেই এবং এটি দ্বি-দিকের। এই ভালভটি সাধারণত অনুভূমিকভাবে ইনস্টল করা হয়।
পণ্যের প্রযুক্তিগত পরামিতিঃ
| নামমাত্র ব্যাসার্ধ DN (মিমি) |
DN50-DN800 |
| নামমাত্র চাপ PN (MPa) |
1.6 - 6.4 |
| পরীক্ষার চাপ (এমপিএ) |
শক্তি (জল) |
2.৪-৯।6 |
| |
আবরণ (জল) |
1.৭৬-৭।04 |
| প্রধান উপাদান |
ভ্যালভের দেহ |
ছাঁচনির্মিত ইস্পাত এবং স্টেইনলেস স্টীল |
| |
বল |
স্টেইনলেস স্টীল |
| |
আসন |
নরম সিল / হার্ড সিল |
| |
অক্ষ |
স্টেইনলেস স্টীল |
| কাজের তাপমাত্রা |
১২০°সি - ৩০০°C |
| মাঝারি উপযুক্ত |
জল, বাষ্প, তেল এবং ক্ষয়কারী মাধ্যম |
| সংযোগ |
ফ্ল্যাঞ্জের শেষ |
| প্রবাহের দিক |
দুই দিকের |
| চালিত পদ্ধতি |
ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত এবং বৈদ্যুতিক actuator |
পণ্যের বৈশিষ্ট্যঃ
1. সহজ অপারেটিংঃ বলটি উপরের এবং নীচের বিয়ারিং দ্বারা সমর্থিত,ঘর্ষণ হ্রাস এবং বাল্ব এবং সিলিং আসন ধাক্কা ইনপুট চাপ দ্বারা গঠিত বিশাল সীল লোড দ্বারা সৃষ্ট অত্যধিক টর্ক নির্মূল.
2. নির্ভরযোগ্য সিলিং কর্মক্ষমতাঃ পিটিএফই একক উপাদান সিলিং রিংটি স্টেইনলেস স্টিলের ভালভ সিটে এম্বেড করা আছে,এবং ধাতু ভালভ আসন একটি স্প্রিং সঙ্গে সজ্জিত করা হয় শেষ পর্যাপ্ত প্রাক tightening শক্তি নিশ্চিত করার জন্য সিলিং রিং. যখন ব্যবহারের সময় ভালভের সিলিং পৃষ্ঠটি পরা হয়, তখন ভালভটি স্প্রিংয়ের কর্মের অধীনে ভাল সিলিং কর্মক্ষমতা নিশ্চিত করে।
3. অগ্নিরোধী কাঠামোঃ হঠাৎ গরম বা আগুনের ঘটনা রোধ করার জন্য, যা পলিটেট্রাফ্লুওরোথিলিন সিলিং রিংয়ের জ্বলন এবং উল্লেখযোগ্য ফুটো সৃষ্টি করতে পারে,এবং আগুনকে উৎসাহিত কর ।, একটি অগ্নিরোধী সিলিং রিং গোলক এবং ভালভ আসন মধ্যে ইনস্টল করা হয়। যখন সিলিং রিং পুড়ে যায়, স্প্রিং শক্তি কার্যকর,ভালভ আসন সীল রিং দ্রুত গোলক উপর ধাক্কা হয়, একটি ধাতু থেকে ধাতু সিলিং গঠন করে, যা একটি নির্দিষ্ট ডিগ্রী সিলিং প্রভাব খেলে। অগ্নি প্রতিরোধের পরীক্ষা APl6FA এবং APl607 মানের প্রয়োজনীয়তা পূরণ করে।
