পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1SET
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বাক্স নিরাপত্তা প্যাকিং
ডেলিভারি সময়: 14 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 100 পিসি
প্রয়োগঃ: |
সাধারণ |
মাঝারি প্রকার:: |
জল, বাষ্প, তেল ইত্যাদি। |
মাউন্টের ধরন:: |
সরাসরি মাউন্ট |
স্ট্যান্ডার্ড বা নন-স্ট্যান্ডার্ডঃ: |
স্ট্যান্ডার্ড |
প্রবাহের উপায়:: |
দুই পথ |
অভিনয়:: |
ম্যানুয়াল, বৈদ্যুতিক, বায়ুসংক্রান্ত, স্বয়ংক্রিয় |
সিলিং পারফরম্যান্স:: |
সিলিং |
কাজ তাপমাত্রা:: |
স্বাভাবিক তাপমাত্রা এবং উচ্চ তাপমাত্রা |
চাপ অ্যাপ্লিকেশন:: |
স্বাভাবিক চাপ |
গুণমান ওয়্যারেন্টি:: |
18 মাস |
প্রয়োগঃ: |
সাধারণ |
মাঝারি প্রকার:: |
জল, বাষ্প, তেল ইত্যাদি। |
মাউন্টের ধরন:: |
সরাসরি মাউন্ট |
স্ট্যান্ডার্ড বা নন-স্ট্যান্ডার্ডঃ: |
স্ট্যান্ডার্ড |
প্রবাহের উপায়:: |
দুই পথ |
অভিনয়:: |
ম্যানুয়াল, বৈদ্যুতিক, বায়ুসংক্রান্ত, স্বয়ংক্রিয় |
সিলিং পারফরম্যান্স:: |
সিলিং |
কাজ তাপমাত্রা:: |
স্বাভাবিক তাপমাত্রা এবং উচ্চ তাপমাত্রা |
চাপ অ্যাপ্লিকেশন:: |
স্বাভাবিক চাপ |
গুণমান ওয়্যারেন্টি:: |
18 মাস |

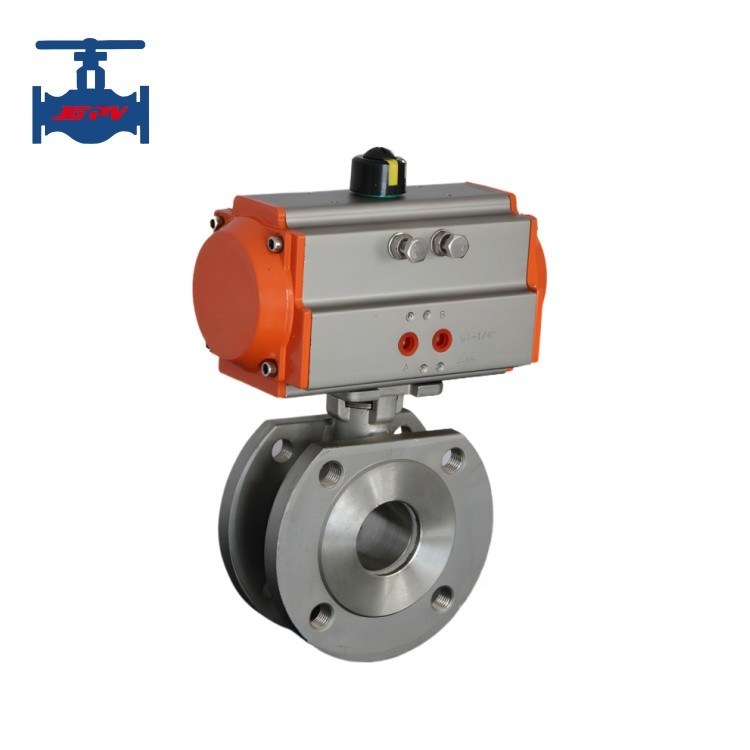

হাইলাইট করুন:বায়ুসংক্রান্ত পাতলা বল ভালভ
পণ্যের প্রবর্তনঃ
একটি বায়ুসংক্রান্ত পাতলা ধরণের বল ভালভ এমন একটি ভালভ যেখানে বলটি চ্যানেলের প্রতিস্থাপক অক্ষের চারপাশে 90 ° ঘোরায়। এটির মধ্যে রয়েছে
একটি পিস্টন টাইপ ডাবল-অ্যাক্টিং বা একক-অ্যাক্টিং (স্প্রিং-রিটার্ন) বায়ুসংক্রান্ত actuator এবং একটি O- টাইপ ভালভ গঠন দিয়ে সজ্জিত
বৈদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুতিক বাদ্যুত
ভালভ পজিশনার, এটি প্রক্রিয়া চলাকালীন তরল মিডিয়াগুলির স্বয়ংক্রিয় নিয়ন্ত্রক নিয়ন্ত্রণ বা অন-অফ (দুটি অবস্থান) কটফ নিয়ন্ত্রণ সক্ষম করে
পাইপলাইন।
পণ্যের প্রযুক্তিগত পরামিতিঃ
নামমাত্র ব্যাসার্ধ DN (মিমি) |
৫০-২০০ |
|
নামমাত্র চাপ PN (MPa) |
1.6 |
|
পরীক্ষার চাপ (এমপিএ) |
শক্তি (জল) |
2.4 |
আবরণ (জল) |
1.76 |
|
প্রধান উপাদান |
দেহ |
WCB/CF8/CF8M |
ভ্যালভ বল |
স্টেইনলেস স্টীল/কার্বন ইস্পাত |
|
আসন |
পিটিএফই |
|
প্যাকিং |
নরম গ্রাফাইট |
|
শ্যাফ্ট |
2Cr13 |
|
হ্যান্ডেল |
নমনীয় লোহা |
|
কাজের তাপমাত্রা |
≤১৫০°সি |
|
মাঝারি উপযুক্ত |
জল, তেল, বাষ্প |
পণ্যের বৈশিষ্ট্যঃ
1. বায়ুসংক্রান্ত বল ভালভ কম তরল প্রতিরোধের আছে, সব ভালভ ধরনের মধ্যে ক্ষুদ্রতম হচ্ছে। তারা দ্রুত এবং
সুবিধামত খোলা/বন্ধ, কম্প্রেসড এয়ার ব্যবহার করে একটি পিস্টন র্যাক এবং গিয়ার মাধ্যমে ভালভ স্টেম চালানোর শক্তি
যান্ত্রিক ট্রান্সমিশন, দ্রুত খোলার/বন্ধ করার জন্য কোণীয় স্ট্রোকের মধ্যে টর্ক আউটপুট সহ 0-90° বলটি ঘুরিয়ে দেয় অথবা
নিয়ন্ত্রক কর্ম। বল কোর চ্যানেল সমতল এবং মসৃণ, মাঝারি জমাট বাঁধার কম প্রবণ, পাইপলাইন pigging অনুমতি দেয়।
এটি একটি সহজ কাঠামো, হালকা ওজন এবং ভাল সিলিং কর্মক্ষমতা বৈশিষ্ট্যযুক্ত, যা ইনস্ট্রুমেন্টগুলির জন্য একটি actuator ইউনিট হিসাবে কাজ করে
স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা।
2একটি ইলেক্ট্রো-নিউমেটিক ভালভ পজিশনার দিয়ে সজ্জিত, বৈদ্যুতিক সংকেত এবং চাপযুক্ত বায়ু হিসাবে শক্তি ব্যবহার করে, এটি গ্রহণ করে
0-10mA DC বা 4-20mA DC বর্তমান সংকেত নিয়ন্ত্রণ সিস্টেম দ্বারা ইনপুট। নিয়ন্ত্রক বায়ু মধ্যে সংকুচিত বায়ু রূপান্তর
ইনপুট/আউটপুট জন্য উৎস চাপ সংকেত, আনুপাতিক নিয়ন্ত্রণ অর্জনের জন্য বল কোর ঘূর্ণন কোণ পরিবর্তন।
3. এসোলিনয়েড দিকনির্দেশক নিয়ন্ত্রণ ভালভ এবং ভালভ অবস্থান সূচক সঙ্গে, AC220V বা DC24V পাওয়ার সাপ্লাই ব্যবহার করে এবং
শক্তি হিসাবে সংকুচিত বায়ু, এটি তরল মিডিয়াগুলির দ্রুত অন-অফ (দুই-পজিশন) কাট অফ নিয়ন্ত্রণ উপলব্ধি করে।
4. বায়ুসংক্রান্ত actuator একটি পিস্টন টাইপ সিলিন্ডার এবং ক্র্যাঙ্ক আর্ম রূপান্তর কাঠামো গ্রহণ, বড় আউটপুট টর্ক প্রস্তাব
এবং একটি কম্প্যাক্ট আকার. এটি একটি উচ্চ সুরক্ষা স্তরের সঙ্গে একটি সম্পূর্ণ সিলিং জলরোধী নকশা ব্যবহার করে. সিলিন্ডার শরীর একটি আয়না-
তেল মুক্ত তৈলাক্তকরণের জন্য সমাপ্ত সিলিন্ডার, যার মধ্যে কম ঘর্ষণ সহগ, ক্ষয় প্রতিরোধের এবং সুপার স্থায়িত্ব / নির্ভরযোগ্যতা রয়েছে।
সমস্ত ট্রান্সমিশন বিয়ারিংগুলি তেল মুক্ত তৈলাক্তকরণের জন্য সীমান্ত স্ব-লুব্রিকেটিং বিয়ারিং ব্যবহার করে, যা ড্রাইভ শ্যাফ্টের কোনও পরিধান নিশ্চিত করে না।
